Simulasi Konfigurasi Access Point Wireless Menggunakan Cisco Packet Tracer Student

Post by kresnaalif » Thu Dec 14, 2017 2:46 pm

Kali ini kita akan mencoba membuat access point menggunakan Cisco Packet Tracer Student. Apa saja yang harus dilakukan? Berikut ini merupakan tahapan-tahapannya :
Buka Cisco Packet Tracer Student, kemudian inputkan komponennya yaitu WRT300N dan Laptop-PT.

Klik komponen laptop yang dipilih, turn off terlebih dahulu. Kemudian lepaskan port untuk RJ45 dengan cara drag komponen ke tab komponen, lalu masukkan komponen WPC300N dengan cara diseret ke slot bekas RJ45.

Klik komponen Laptop, lalu pilih tab Config. Kemudian lihat IP configurasinya dalam keadaan DHCP.

Klik komponen Wireless kemudian lihat IP addressnya.

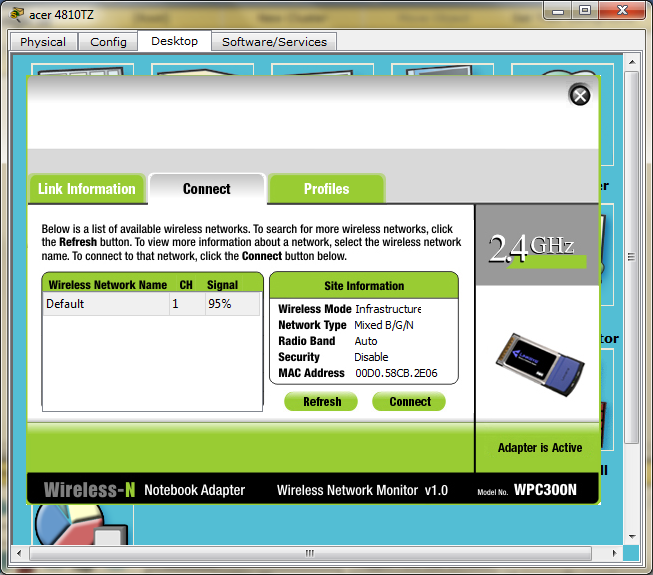

Klik komponen laptop kemudian pilih tab desktop lalu IP wireless. Buka tab Connect, cek wireless terdeteksi. Pilih tombol Connect.

Klik komponen laptop lalu pilih desktop, pilih web browser masukkan url : 192.168.0.1 yang merupakan IP dari wireless yang akan di konfigurasi access pointnya.

Masukkan usernamenya : admin, passwordya : admin.

Masuk ke halaman konfigurasi wireless.

Pilih Menu “Wireless” kemudian pilih sub menu “Basic Wireless Setting” . Ganti Network Name (SSID) nya, pengaturan lainnya dibiarkan seperti pada gambar. Lalu “save Setting”.

Kemudian pilih sub menu “Wireless Security” ganti security modenya menjadi “WPA2 Personal”. Lalu isikan Pssphrasenya sebagai kata sandi. Lalu “Save Settings”.

Lihat pada menu “Status” lalu lihat “wireless Network”nya.

Klik komponen laptop kemudian buka Desktop -> IP wireless. Lihat di connect apakah wireless yang tadi sudah berubah nama access pointnya. Apabila ada maka Klik connect.

Masukkan Passwordnya agar bisa terhubung ke wireless.

Laptop telah terhubung ke Wireless.



sumber:http://100795astri.blogspot.co.id/2015/ ... point.html
